تیر برق، تیر برق کامپوزیت، تیر کامپوزیت

تیر برق و تیر برق کامپوزیت
محصول شرکت آب صنعت تهران

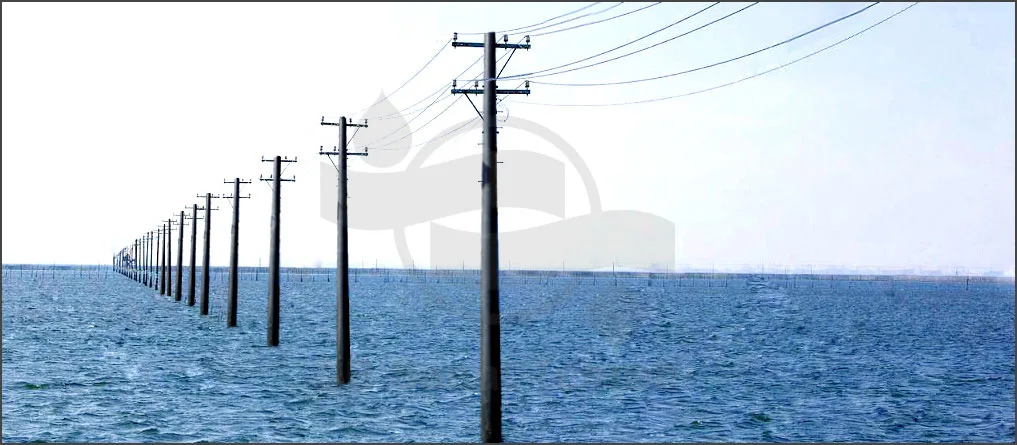

تیر برق

تیر حمل کننده کابل ستونی است که معمولا از جنس بتن، چوب و در نوع جدید از جنس کامپوزیت ساخته شده است که وظیفه اصلی آن نگهداری از خطوط انتقال هوایی، سیم‌های برق، تلفن و تجهیزات مرتبط مانند چراغ‌های خیابانی و همچنین ترانسفورماتور می‌باشد. مهم ترین کاربرد ترانسفورماتور در شبکه برق عبارت است از افزایش ولتاژ در سمت تولیدکننده و کاهش ولتاژ در سمت مصرف کننده است. جهت حفاظت از ترانسفورماتور در برابر اضافه ولتاژ یا ولتاژهای ضربه ای ناشی از صاعقه، جرقه، تخلیه اضافه ولتاژهای موجی در هادی‌های خطوط و پست‌های فشار قوی و سایر خطاهای برقی مانند خطای زمین از برق گیر یا سرچ ارستر استفاده می‌شود.

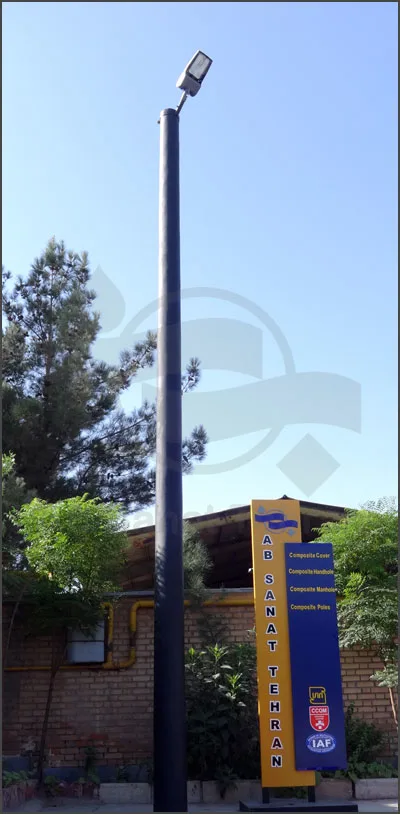

تیر برق آب صنعت تهران که از نوع تير برق کامپوزيت است که محصول جديدی در خدمات برق رسانی (در جهان) نيست، این تیر برق کامپوزیت آب صنعتتيرهای برق کامپوزیتی با يک سوم وزن تيرهای چوبی، نصف وزن تيرهای فولادی و تنها يک دهم وزن تيرهای بتنی، انتخاب بسيار جذابی برای اغلب شرکت‌های خدماتی برق رسانی هستند. مقاومت بالا تیر برق آب صنعت تهران، در برابر خوردگی، پوسیدگی، پرتوهای فرابنفش، نفوذ آب، حشرات و دارکوب‌ها و همچنین عايق بودن، خود رنگ بودن، عدم خود اشتعالی، مقاومت بالا، وزن کم و استفاده در مکان‌های صعب العبور از مزايای تيرهای برق و روشنایی کامپوزيت است.

با در نظر گرفتن همه پارامترها همچون دشواری و هزينه بالای حمل و نقل و نصب تير بتنی، فولادی و همچنين مقاومت بالای تيرهای كامپوزيت در برابر حملات خوردگی، پوسيدگی و ضربه كه نهايتاً به عمر مفيد بسيار طولانی اين تيرها منجر می‌شود، می‌توان نتیجه گرفت كه استفاده از يك تير كامپوزيتی به مراتب از يك تير بتنی راحت‌تر و به صرفه‌تر است.

حدود 20 سال می‌باشد که از تیربرق کامپوزیت در شبکه‌های توزیع و انتقال برق استفاده می‌شود. این مواد در ساخت قطعات گوناگون صنعت برق از جمله تیرهای انتقال برق، تیرهای روشنایی، بازوهای عرضی، تونل‌های تأسیساتی و لوله‌های عبور کابل به‌کار می‌روند.

مزایای تیربرق و روشنایی کامپوزیت

  • مقاوم در برابرخوردگی و مواد شیمیایی (مواد کامپوزیت برخلاف فولاد خورده نمی‌شود: با توجه به اینکه پایه کامپوزیت از الیاف ساخته شده بنابراین موضوع خوردگی در این پایه منتفی است و می‌توان آن‌ها را با اطمینان کامل نصب کرد و بهترین گذینه برای مناطق ساحلی که دارای آب شور است در نظر گرفته می‌شود.)
  • تیر برق کامپوزیت سبکتر از فولاد، بتن، چوب است، در نتیجه سبب کاهش هزینه‌های انتقال و اجرا می‌گردد. (پایه برق ساخته شده از الیاف و رزین به طور واضح سبک تر از پایه‌های بتنی، فولادی و چوبی هستند و این موضوع از نظر نصب بسیار مهم است. تصور کنید که قصد نصب پایه جدید را در یک مکان دورافتاده و روستایی بدون دسترسی به جاده دارید؛ در چنین وضعیتی حمل تیر به موقعیت پروژه به یک کابوس تبدیل می‌شود. از سوی دیگر، از آنجایی که تیر برق های کامپوزیتی بسیار سبک هستند، به راحتی می توان آنها را با دست حمل و در محل مونتاژ کرد. باید اشاره نمود که نصب آنها در محیط های شهری پر تراکم و بدون نیاز به جرثقیل های سنگین و سایر تجهیزات بزرگ نیز آسان است و یک پایه کامپوزیت را می توان تنها در چند ساعت نصب کرد.)
  • استحکام مکانیکی بالا
  • امکان تولید تیر برق کامپوزیت، بر اساس رنگ و طرح درخواستی
  • تردی و چقرمگی تیر کامپوزیت، که باعث کمترین تغییر شکل نسبت به سایر تیرها می‌شود
  • عایق الکتریکی
  • هزینه نصب پایین تیر کامپوزیت آب صنعت تهران
  • بدون تعمیر و نگهداری (کامپوزیت ها به تعمیر و نگهداری منظم نیاز ندارند: هر سه پایه فولادی، بتنی و چوبی به تعمیر و نگهداری منظم نیاز دارند. چوب به دلایل واضح به نگهداری بیشتری نسبت به فولاد نیاز دارد. با این حال، یک پایه کامپوزیت به هیچ وجه نیاز به تعمیر و نگهداری و همچنین نیازی به پوشش و رنگ آمیزی ندارد.)
  • مقاومت در برابر لرزش‌های زمين
  • • مقاومت در مقابل آفت زدگی (کامپوزیت ها ضد آفت هستند: پایه‌های چوبی در برابر خطرات طبیعی آسیب پذیر هستند. یکی از مخاطرات هجوم آفات است. از موریانه گرفته تا سوسک می‌تواند برای پایه‌های چوبی مشکل ساز باشند. این در حالی است که می توان تیرهای چوبی را با تیرهای کامپوزیت تعویض کرد تا مشکل برطرف شود.)
  • انعطاف پذیری
  • مقاوم در برابر آتش سوزی
  • مقاوم در برابر نور خورشيد (حاوی مواد آنتی UV)
  • • قدرت تیر برق کامپوزیتی (کامپوزیت ها قوی هستند: بافت تشکیل دهنده پایه کامپوزیت از بتن، فولاد و چوب قوی تر است و مقاومت بالایی در برابر شراط جویی که در طبیعت رخ می‌دهد شامل بادهای شدید و بارهای سنگینی که از چنین بادهایی ایجاد می‌شود مقاومت می‌کنند. بنابراین در جاهایی که احتمال شکست تیر برق های چوبی وجود دارد از پایه های کامپوزیت استفاده می‌شود.)
  • كاهش احتمال حوادث جانی در هنگام برخورد خودرو به تير برق

به منظور حمل و نقل آسان بخصوص برای طول‌های بيش از 12 متر تيرهای برق كامپوزيت را می‌توان به روش تلسكوپی توليد نمود.

راهنما و روش نصب تیر برق

راهنما و روش نصب تیر برق که توسط کارشناسان شرکت آب صنعت تهران گرد آوری شده است، را در لینک زیر مطالعه و دانلود نمایید.



کاربرد تیرهای کامپوزیت آب صنعت تهران

  • تیر برق و روشنایی خیابان
  • تیر چراغ راهنمایی و رانندگی
  • تیر تابلو‌های راهنمایی و رانندگی
  • تیر چراغ در کارخانه‌های مواد شیمیایی
  • تیر چراغ در پارک‌ها، پارکینگ‌ها، اماکن و ......
  • تیر تابلو تبلیغاتی
  • تیر پرچم
  • تیرها و دکل‌های انتقال خطوط تلفن و برق و بسیاری موارد و کاربری دیگر

شرایط سازگاری تیر برق و روشنایی کامپوزیت

  • محدوده دمایی 40-  تا 70 درجه سانتی گراد
  • رطوبت 100 درجه
  • سرعت باد km/h 359
  • پاشش مداوم آب نمک و حتی غوطه‌وری در آن (آب دریا)
  • نصب آسان
  • حداقل تعمیرات
  • هزینه کلی
  • مقاومت در برابر بارگذاری استاتیک کابل‌ها

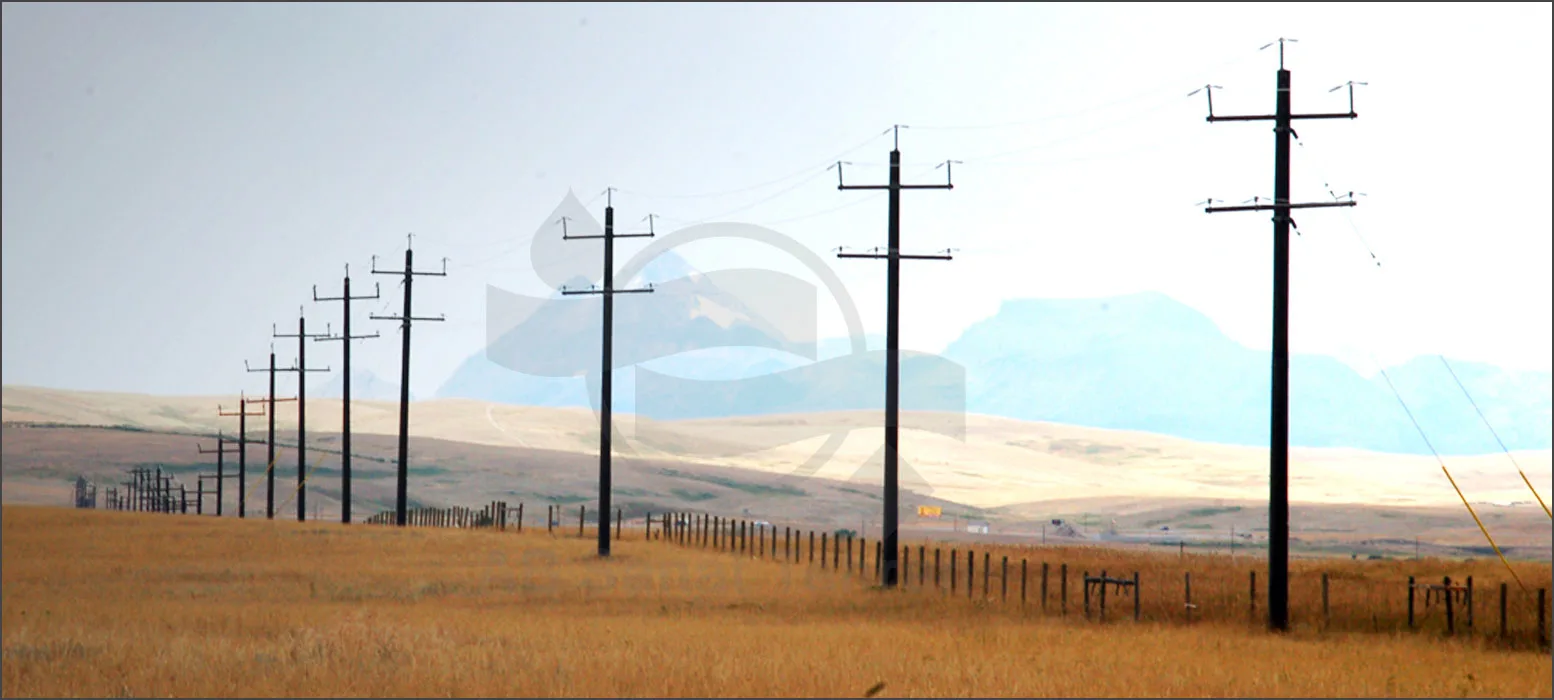

تیر برق کامپوزیت آب صنعت

تیربرق و روشنایی کامپوزیت آب صنعت تهران مناسب ترین گزینه برای جایگزینی با محصولات رایج سنتی است که با مشکلات جدی خوردگی مواجه می‌شوند.

مقایسه خصوصیات تیرهای برق کامپوزیت با محصولات مشابه



مشخصه تیر سیمانی تیر چوبی تیر فلزی تیر کامپوزیت
وزن بسیار سنگین
(نسبت 10)
سبک
(نسبت 1)
 سنگین
(نسبت 3)
سبک
(نسبت 1)
مقاومت در برابر خوردگی  پایین
(به دلیل خوردگی بتن و مفتول‌های فلزی)
پایین
(به دلیل حملات حشرات موزی)
پایین
(به دلیل از بین رفتن پوشش ظاهری و اکسید شدن فلز)
بسیار بالا
انعطاف پذیری
(مقاومت در برابر زلزله و باد)
 آسیب پذیر
(به دلیل سختی زیاد)
آسیب پذیر
(به دلیل عدم تحمل بار برف و برگشت پذیری به حالت اولیه)
خوب   بسیار خوب
عایق الکتریکی نسبتاً کم   خوب
(در حالت خشک)
بسیار کم   بسیار خوب
هزینه حمل و نقل زیاد   کم زیاد   کم
استفاده در مناطق
صعب‌العبور
 بسیار سخت آسان  سخت   آسان
مقاومت در برابر اشتعال  خوب بسیار کم   بسیار خوب خوب
استحکام مکانیکی
(مقاومت در برابر عوامل طبیعی)

خوب  کم   خوب خوب
مقاومت در برابر نور خورشید خوب  کم  خوب
(اما مقاومت انواع پوشش کم است)
بسیار خوب
زیبایی کم
(غیر قابل فرم دهی و رنگ پذیری پایین)
 کم
(غیر قابل فرم دهی و رنگ پذیری پایین)
 خوب خوب
اتلاف انرژی از طریق تیر  زیاد بسیار زیاد
(در حالت خیس)
 زیاد  بسیار کم
خطرات ناشی از اتصال الکتریکی  زیاد  بسیار زیاد
(در حالت خیس)
 زیاد بسیار کم
خطرات جانی ناشی
از برخورد وسایل نقلیه

بسیار زیاد
کم  زیاد   کم
هزینه های تعمیرات،
نگهداری و تعویض
بسیار زیاد  زیاد  زیاد  کم
قیمت
(در دراز مدت)
متوسط  بالا   بالا مناسب



تیر برق

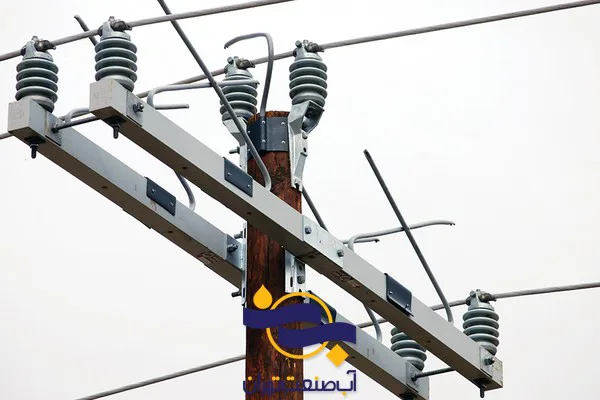

کراس آرم یا کنسول چیست؟

در این بخش از وبسایت آب صنعت با کراس آرم یا کنسول آشنا خواهیم شد. کراس آرم قطعه ایست که از آن برای نگهداشت مقره ها و سیم ها بر روی تیرها به ویژه تیربرق استفاده می گردد. به عبارت دیگر می توان گفت که این کنسول ها بازوهایی به صورت متقاطع هستند و استفاده از آنها در شبکه های توزیع ضروری می باشد. تیربرق کامپوزیت آب صنعت تهران توانست تاییدیه بسیاری از مراجع مربوطه را در صنعت توزیع از آنِ خود کند و حالا شاهد استفاده هرچه بیشتر از این محصول در پروژه های بزرگ هستیم، اگر شما هم از علاقمندان به این نوع محصولات هستید در ادامه با ما همراه باشید تا بیشتر با کراس آرم هایی که در تیربرق ها استفاده می گردد آشنا شویم.

عوامل مهم در ساخت انواع کراس آرم

در ساخت کراس آرم مانند تمامی قطعات صنعتی عوامل متعددی دخیل هستند تا محصولی مناسب تهیه و توزیع گردد که مهمترین آنها در این مورد عبارت اند از میزان بودجه، جنس و نوع هادی های بکار گرفته شده و شرایط جوی و آب و هوایی. با توجه به هدف و نوع پروژه باید بهترین کنسول را برگزید. یادآور می شویم که هدف نهایی از استفاده از کنسول و کراس آرم استقرار هادی و مقرها و حفاظت از حریم الکتریکی هادی ها می باشد بنابراین همواره صرف هزینه برای تهیه این اجناس با کیفیت بالا انتخاب صحیحی خواهد بود.

انواع کراس آرم

به صورت کلی می توان بیان کرد که 3 نوع کراس آرم از منظر جنس در شبکه های توزیع برق قابل تمایز هستند که در ادامه به آنها می پردازیم.

کراس آرم

کراس آرم یا کنسول چوبی

همانگونه که از نام این سازه برمی آید این نوع کراس آرم ها از چوب ساخته می شوند و از قدیمی ترین مواردی هستند که از گذشته از آنها در خطوط برق و تلفن استفاده می گشت. لازم به ذکر است که با محدود شدن استفاده از تیرهای چوبی و جایگزینی آنها با تیر برق های نوین به ویژه تیر برق کامپوزیتی استفاده از کراس آرم چوبی کاهش یافته است.

کراس آرم های فلزی

این نوع کنسول ها از جنس فلز و بی تردید از نظر استحکام و مقاومت بسیار بهتر از کراس آرم های چوبی هستند. خوب است بدانید که طول استاندارد کراس آرم فلزی 44.2 متر می باشد که توسط وزارت نیرو معین شده است. به همین خاطر است که کراس آرم های فلزی با نام کراس آرم 44.2 نیز شناخته می شوند؛ همچنین باید بگوییم که طول این نوع کراس آرم ها همواره مضربی از 6 خواهند بود به عبارت دیگر 1.2 یا 1.5 یا 2 یا 3 متر.

کراس آرم کامپوزیتی

کراس آرم های کامپوزیتی از جدیدترین نوع این تجهیزات هستند که با نام بازوهای عرضی کامپوزیتی نیز شناخته می شوند. البته باید بدانید که وقتی صحبت از کراس آرم کامپوزیتی می شود منظور این نیست که جنس آنها از کامپوزیت است بلکه به این معنا اشاره دارد که برای تیر برق های کامپوزیتی استفاده می شوند و جنس آنها از فولاد است. در ایران از کراس آرمی که جنس آن کامپوزیت باشد استفاده نمی شود اما در برخی کشورها مانند کانادا یا استرالیا و آمریکا و... کراس آرم فلزی نیز وجود دارد.

مزایای بازوهای عرضی کامپوزیتی

در سالهای اخیر شاهد رشد استفاده از بازوهای عرضی کامپوزیتی هستیم که علت آن مزایای آن به نسبت همتای فلزی است با آب صنعت همراه باشید تا مزیت های این تجهیزات را بررسی کنیم:

مقاومت در مقابل خوردگی
کاهش وزن (کمتر از 20 کیلوگرم)
زیبایی به نسبت کراس آرم های پیشین
نارسایی الکتریکی (عایق بودن و کاهش خطر برق گرفتگی)
عمر 3 برابری به نسبت کراس آرم فلزی
عبور امواج رادیویی بدون اختلال
جلوگیری از نشت جریان به سمت پایه

تیر برق کامپوزیت شرکت آب صنعت تهران

اگر می‌توانید جسمی از فولاد، آلومینیوم یا چوب بسازید، احتمالاً می‌توانید آن را با مواد کامپوزیت نیز بسازید. پایه کامپوزیت بخشی از پایه حمل کننده کابل در سراسر جهان را تشکیل می دهند. شرکت آب صنعت تهران قصد دارد جهت کمک به زیرساخت های انرژی کشور این میزان را افزایش دهد. این شرکت با بیش از دو دهه تجربه تولید محصولات کامپوزیت و خدمت در عرصه عمرانی کشور اقدام به تولید پایه برق کامپوزیت جهت پروژه‌های خط انتقال کابل برق و یا کابل‌های هوایی نموده است.  به جرات می توان گفت که تیربرق های کامپوزیتی آب صنعت تهران از باکیفیت ترین این محصولات در ایران هستند و به صورت کاملا استاندارد با امکان سفارشی سازی در اختیار شما قرار می گیرد. لطفا برای کسب اطلاعات بیشتر در این زمینه و در صورت وجود هرگونه سوال و نیاز به مشاوره با شماره تلفن های مندرج در وبسایت پیش‌رو تماس بگیرید.






پرسش و پاسخ تیر برق

چرا تیر برق های کامپوزیتی بهتر هستند؟

تیربرق های کامپوزیت روشنایی که شناخته شده تر هستند، ویژگی های متعددی دارند که سبب برتر بودن آنها شده است. محدوده دمایی 40- تا 70 درجه سانتی گراد، رطوبت 100 درجه، سرعت باد km/h 359، پاشش مداوم آب نمک و حتی غوطه‌وری در آن (آب دریا)، نصب آسان، حداقل تعمیرات، هزینه کلی، مقاومت در برابر بارگذاری استاتیک کابل‌ها از مهمترین خصوصیات تیر برق های کامپوزیتی روشنایی شرکت آب صنعت تهران هستند.

قیمت تیر برق چقدر است؟

تیر برق ها انواع مختلفی دارند که برترین آنها تیر برق کامپوزیت است که از وبسایت پیش رو می توانید قیمت های به روز آنها را به دست بیاورید. به دلیل آن که تیر برق ها متنوع هستند، لطفا برای اطلاع از قیمت ها با شماره 02122553954 تماس بگیرید.

کاربرد واقعی تیر برق کامپوزیت چیست؟

خوشبختانه تیر برق کامپوزیت شرکت آب صنعت تهران کاربردهای متنوعی دارد که برخی از مهمترین آنها از این قبیل هستند: تیر برق و روشنایی خیابان، تیر چراغ راهنمایی و رانندگی، تیر تابلو‌های راهنمایی و رانندگی، تیر چراغ در کارخانه‌های مواد شیمیایی، تیر چراغ در پارک‌ها، پارکینگ‌ها، اماکن و ...، تیر تابلو تبلیغاتی، تیر پرچم، تیرها و دکل‌های انتقال خطوط تلفن و برق و بسیاری موارد و کاربری دیگر.

بهترین جنس تیره برق کدام است؟

تیر برق ها در جنس های مختلفی تولید و عرضه می شوند اما در حال حاضر بهترین آنها در ایران تیر برق کامپوزیتی است که در صفحه پیش رو می توانید با ویژگی های آن ها به صورت کامل آشنا شوید.
